土工膜和土工布的区别
时间：2019-04-16 03:27:05 点击次数：826
一、透水性：
土工膜是不透水的，土工布是透水的。
二、材质及用途：
土工布是用无纺布做的，主要用来加固地基。土工膜是用高密度聚乙烯做的，主要用来防渗。
三、性能
1、土工布有纺土工布和无纺土工布，具有优秀的过滤、排水、隔离、加筋、防渗、防护作用，具有重量轻、抗拉强度高、渗透性好、耐高温、抗冷冻、耐老化、耐腐蚀。

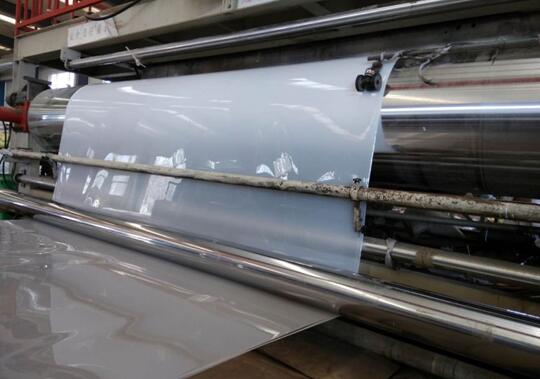

2、土工膜以塑料薄膜作为防渗基材，是一种高分子化学柔性材料，比重较小，延伸性较强，适应变形能力高，耐腐蚀，耐低温，抗冻性能好。
土工膜的宏观缺陷及解决问题
1、土工膜在生产及运输、施工过程中容易造成不同程度的损坏，土工膜又是新型柔性防渗材料，具有很好的防渗效果，施工便利。但要解决的问题是土工膜的破损问题。
2、土工膜缺陷中24%的破损发生在铺设阶段，73%的破损发生在膜上保护层铺设阶段，3%的破损出现在运行期等其他阶段。
3、土工膜一旦出现缺陷，工程运行后会在缺陷处形成集中渗漏。对于垃圾填埋场而言，渗漏液下渗将污染土壤及地下水源； 而对蓄水工程而言，渗漏除了造成水量损失外(如蓄水池、渠道等工程) ，还可能影响膜后填筑料的渗透稳定性，进而危及工程安全(如堤防、围堰、土石坝等工程)。因此，为了尽可能地确保土工膜防渗屏障的完整性，除了提高土工膜生产和施工的质量标准外，可采取的预防措施就是对各阶段土工膜进行及时有效的缺陷探测及修补。
很多人都想要知道如何保证土工膜更好的发挥作用？其实只要焊接前用电吹风吹往膜面上的砂子、土壤等脏物，保证膜面干净，在焊接部分的底下垫一条长木板，以便焊机在平整的基面上行走，保证焊接质量，正式焊接前，根据施工气温进行试焊，确定行走速度和施焊温度，一般把握行走速度1、5～2、5m/s，施焊温度为220～3000c。拼接焊缝两条，每条宽10mm，两条焊缝间留有10mm的空腔，用此空腔检查其焊缝质量。土工膜的上面均匀展设10cm砂垫层，找平拍实后展设10cm砼。坡面复合土工膜展设合格后应及时展上垫层压盖，防止风吹及复合土工膜暴晒老化，同时做好砼护砌，加强土工膜的保护。
