网站导航

技术文档

当前位置:首页 >> 资讯中心 >> 技术文档
土工膜焊接时,温度如何控制才能保证不出现漏洞
时间:2019-08-14 08:37:54 点击次数:412

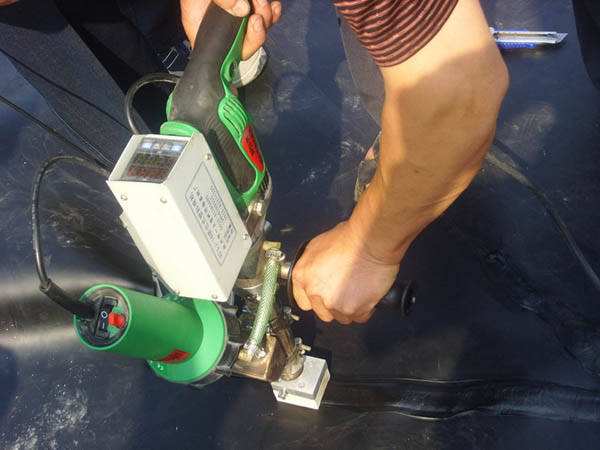

     电热管焊接方法焊接时,焊机沿搭接接头表面自动爬行,电热管将搭接土工膜上的上膜和下膜垫熔化,辊筒采用挤出加工,搭接两片膜将熔成一体,焊接工艺原理。这种焊接方法可用于单缝或双缝焊接。单缝焊接采用单片换热机和鼓式焊机,双缝焊接采用双片换热机和双鼓式焊机。这种焊接方法可用于单缝或双缝焊接。单缝焊接采用单片换热机和鼓式焊机,双缝焊接采用双片换热机和双鼓式焊机。TH-2型地膜焊机适用于双焊,焊接宽度35mm,单焊标宽度12mm,焊接段。

  土工膜焊接前,对土工膜进行切割、对齐、清洁(擦拭灰尘),并在焊接前进行试焊。采用TH-2型地膜焊机焊接

  35mm,单焊点宽度l Omm。焊接完成后,冷却凝固20分钟。焊缝两端用dsh-ii塑料焊枪堵住,充气检测针用于充气检测。

  共进行4组焊接试验,焊接机速度分别为2.1、2.5、3。0,3。2米/分钟。焊接温度为300,3600c。环境温度24℃- 270c, DEM6便携式三杯风速仪,控制风速<2m/s,焊接压力无法显示,无调节。采用曝气法对上述环境条件下的焊缝和焊机的工作条件进行了检测,检测结果均合格。根据施工现场情况及其他因素,建议控制在2。0}3。风速小于2m/s、环境温度在24 ~ 300℃时,焊接温度在300 ~ 360℃之间。

在线客服 联系方式 二维码

服务热线

15266953666

扫一扫,关注我们
